中頻感應爐的工作原理

發布時間:2015/8/19 15:11:49 【打印此頁】關閉】 關鍵詞:

中頻感應爐的基本原理是將供電電網的工頻(50HZ)電源,通過整流變壓器降壓和變壓器付邊形成兩組供電線圈,加到中頻電源輸入端。

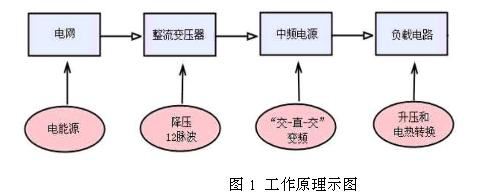

中頻電源實際為一臺變頻電源。它把工頻電源通過整流和逆變?yōu)橹蓄l電源,輸出到負載電爐。容量較大的中頻感應爐有12脈波,兩臺電源并接供電,中頻電源實際為24脈波工作方式,減少了諧波電流。如圖1所示。

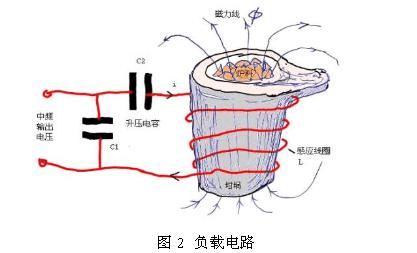

負載電路是具有電容升壓供能的并聯諧振電路。電容為電熱電容器組,接成升壓形式,電感為感應線圈,與電容并接后組成LC諧振電路(見圖2)。電容通過升壓和負載連接,為線路提供無功功率。線圈將電能轉化為熔化爐料所需的熱能。(可以不采用升壓電容,奧托容克就沒有該升壓電容。)



線圈由電能轉為熱能的過程如下:負載得到中頻電源輸出電壓,如C1=C2,則中頻電壓被提高一倍,加載感應線圈兩端,根據法拉第電磁感應定律和焦耳-楞次定律,感應線圈把流過線圈的交變電流轉化為線圈周?chē)慕蛔兇艌?chǎng),居于交變磁場內的金屬爐料塊中會感生出渦流,由于爐料電阻的存在,爐料迅速被加熱。

負載電路是具有電容升壓供能的并聯諧振電路。電容為電熱電容器組,接成升壓形式,電感為感應線圈,與電容并接后組成LC諧振電路(見圖2)。電容通過升壓和負載連接,為線路提供無功功率。線圈將電能轉化為熔化爐料所需的熱能。(可以不采用升壓電容,奧托容克就沒有該升壓電容。)
